在设计领域,rhino三维模型功能强大,但有时我们也需要将其转化为二维图形,比如用于制作施工图、展示效果图等。那么,rhino三维模型究竟如何导出二维图形呢?下面就为你详细介绍。
导出前的准备
首先,要确保你的rhino模型已经完成了所有的设计和调整,各个部件的尺寸、位置都准确无误。同时,根据实际需求,确定好要导出的二维图形的范围和比例。
选择导出方式
rhino提供了多种导出二维图形的方法。常见的有导出为dwg格式,这是建筑、机械等行业广泛使用的二维图纸格式,能很好地保留图形的精确尺寸和线条信息。还有pdf格式,适合用于展示和打印,具有较高的清晰度和通用性。
dwg格式导出步骤
1. 在rhino菜单栏中找到“文件”,选择“另存为”,然后在格式列表中找到dwg。

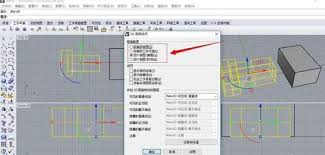

2. 在弹出的dwg导出设置窗口中,可以设置单位、精度等参数。一般来说,建筑设计常用毫米为单位,精度根据实际需求调整,通常保留小数点后几位即可。
3. 对于图层、颜色等设置,可以根据需要进行调整。比如,将不同类型的线条分配到不同的图层,方便后续在cad软件中进行编辑。
4. 确认设置无误后,点击“保存”,即可得到dwg格式的二维图形。
pdf格式导出步骤
1. 同样在“文件”菜单中选择“另存为”,找到pdf格式。
2. 在pdf导出设置窗口中,可以设置页面大小、分辨率等选项。分辨率越高,图形越清晰,但文件也会越大。
3. 还可以选择是否嵌入字体等,以确保在不同设备上打开时图形和文字都能正确显示。
4. 设置完成后保存,就得到了pdf格式的二维图形,方便用于展示、分享或打印。
通过以上方法,就能轻松地将rhino三维模型导出为实用的二维图形啦,让你的设计成果在不同场景中发挥更大的作用。快来试试吧!
