UG怎样标注尺寸公差

2025-10-02 10:38:01 编辑:匿名

在机械设计和制造领域,准确标注尺寸公差至关重要。ug软件为我们提供了便捷的尺寸公差标注功能。

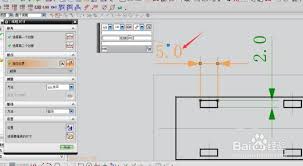

首先,打开ug软件进入绘图界面。当我们绘制好需要标注尺寸的图形后,点击“尺寸”工具条中的相关尺寸标注命令,比如线性尺寸标注、径向尺寸标注等,标注出基本尺寸。

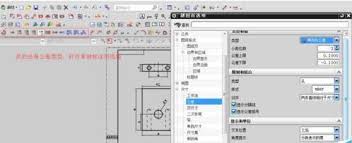

接下来就是标注尺寸公差了。选中已经标注好的尺寸,在菜单栏中选择“编辑” - “对象显示”。在弹出的对话框中,找到“公差”选项卡。在这里,我们可以选择公差的标注形式,如对称公差、极限偏差等。

如果选择对称公差,只需在“公差值”一栏输入公差数值,ug会自动按照对称的形式进行标注。例如,输入“±0.1”,标注结果就会显示为基本尺寸±0.1 的形式。

对于极限偏差形式的公差标注,分别在“上偏差”和“下偏差”栏中输入相应数值即可。比如基本尺寸为 50,上偏差为 0.05,下偏差为 -0.03,标注后就会清晰显示 50 +0.05 -0.03 的尺寸公差形式。

除了上述常规方法,ug还支持通过表达式来控制尺寸公差。在标注尺寸时,可以在尺寸值后面添加表达式来定义公差。例如:“50 + 0.05 - 0.03”,ug会根据表达式计算并正确标注出带有公差的尺寸。

在标注过程中,要注意公差数值的准确性和合理性,这直接影响到产品的质量和性能。同时,为了使图纸清晰易读,还可以根据实际情况调整公差标注的字体大小、位置等参数。通过熟练掌握ug的尺寸公差标注方法,我们能够高效准确地完成机械图纸的标注工作,为后续的加工制造提供精确的指导。
